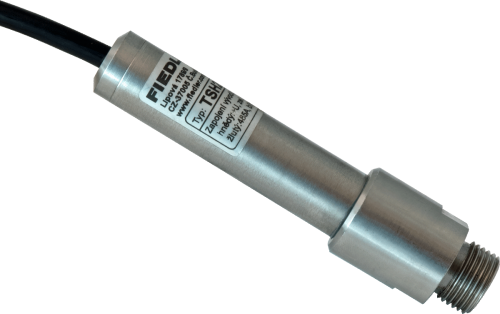

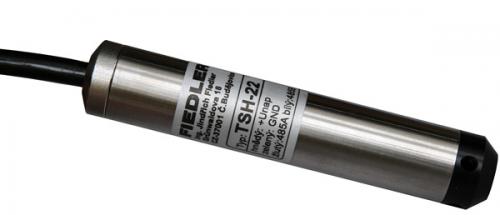

Hydrostatický ponorný hladinoměr TSH22
Hladinoměr do studny, vrtu nebo jímky dešťové vody najdete zde: H520
TSH22 je přesný ponorný hladinoměr s číslicovým výstupem výšky hladiny a teploty vody přes rozhraní RS485.
- Vysoká přesnost měření hladiny (0,1 % z měřícího rozsahu)
- Vynikající dlouhodobá stabilita
- Velmi nízká teplotní závislost daná mikroprocesorovým zpracováním signálu
- Měřící rozsahy od 0..1 m do 0..10 m v.s.
- Integrované teplotní čidlo uvnitř snímače
- Průměr hladinoměru 22 mm pro instalaci i do úzkých vrtů
- Odolné nerezové provedení těla snímače
- Komunikační rozhraní RS485 - komunikační protokoly FINET nebo Modbus RTU
- Volitelné konektorové připojení pro snadnou rekalibraci hladinoměru
- Speciální polopropustný filtr zabraňující pronikání vzdušné vlhkosti do kompenzační kapiláry snímače
Základní popis hladinoměru
Tlakový snímač výšky hladiny a teploty vody TSH22 se vyznačuje vysokou přesností měření (0,1% FSO) a velmi malou teplotní závislostí měřené hodnoty.
Základ hladinoměru tvoří 19 mm senzor s nerezovou membránou. Vestavěný mikroprocesor kompenzuje teplotní závislost senzoru i jeho případnou nelinearitu. Teplota vody je měřena samostatným čidlem umístěným v těle snímače a může být přes sériové rozhraní RS485 předávána spolu s výškou hladiny do připojeného nadřízeného systému.
Hladinoměry se standardně dodávají s komunikačním protokolem FINET, přes který jej lze snadno a rychle připojit ke všem záznamovým jednotkám společnosti FIEDLER AMS. Na vyžádání lze hladinoměry dodat též s rozhraním Modbus RTU.
Zakončení připojovacího kabelu
Připojovací polyuretanový kabel s kompenzační kapilárou může být volně zakončen nalisovanými dutinkami na jednotlivých signálových vodičích, nebo může být na konci opatřen robustním 7 pinovým konektorem.
Konektorové zakončení
1 ... +Unap (6 V DC)
2 ... nepoužito
3 ... nepoužito
4 ... nepoužito
5 ... RS485-B
6 ... RS485-A
7 ... GND
Konektorové zakončení připojovacího kabelu má výhodu v rychlém odpojení hladinoměru od záznamové jednotky v případě poruchy nebo jiného poškození snímače a při rekalibraci snímače. Konektor navíc obsahuje polopropustný filtr pro vyrovnání atmosférického tlaku vzduchu za membránou hladinoměru.
Volné zakončení kabelu:
Volitelné příslušenství
Závěsné zařízení
Spolu s hladinoměrem TSH22 lze objednat i nerezové závěsné zařízení, které slouží k bezpečnému zavěšení snímače za připojovací kabel do požadované polohy aniž by přitom došlo k nepřípustnému místnímu sevření kabelu a tím k možnému přiškrcení kompenzační kapiláry.
Polopropustný filtr DA284
Volně zakončený kabel vyžaduje další ošetření kompenzační kapiláry proti pronikání vzdušné vlhkosti do těla sondy k citlivé elektronice. Obvykle se toto ošetření provádí umístěním vhodného filtru do stěny skříně záznamové či vyhodnocovací jednotky, ke které je hladinoměr připojen. Filtr může být umístěn i ve stěně konektoru na konci připojovacího kabelu.
Pro vzduch propustný filtr DA284 umožňuje vyrovnávání tlaku vzduchu uvnitř elektroinstalační skříně nebo konektoru s okolním atmosférickým tlakem.
Polopropustná membrána filtru však nedovoluje proniknutí vzdušné vlhkosti dovnitř chráněného prostoru a tím zabraňuje kondenzaci vodních par uvnitř zařízení.
Příklady použití hladinoměru TSH22
- Měření výšky hladiny podzemních vod
- Monitorování životního prostředí
- Sledování hladin a teplot v otevřených tocích
- Základní senzor pro varovné systémy (LVS)
- Měření hladin v jímkách a vodojemech
- Snímání hladin v průmyslových provozech
| Parametr | Hodnota |
| Měřící kanály | K1: hladina, K2: teplota vody |
| Měřící rozsah K1 | volitelný v rozsahu od 0..1 do 0..10 m vodního sloupce (standardně: 1, 2, 5, 7 a 10 m v.s.) |
| Dovolené přetížení | 1,5x měřící rozsah |
| Přesnost měření hladiny | ±0,1% (0,35 %) FSO |
| Rozlišení hladiny | 1 mm |
| Přesnost měření teploty vody | ±0,3 °C |
| Rozlišení teploty vody | 0,1 °C |
| Dlouhodobá stabilita | ±0,1% FSO |
| Teplotní závislost | ±0,2% FSO / 10K |
| Výstupní signál | RS485 |
| Komunikační protokol | FINET (Modbus RTU) |
| Přenosová rychlost | FINET: 1200 Bd až 19200 Bd; Modbus RTU: 2400 Bd až 38400 Bd |
| Napájecí napětí | 6V až 16 V DC |
| Proudová spotřeba | < 5 mA |
| Pracovní teplotní rozsah | 0 až +50 °C |
| Materiál membrány a těla snímače | nerez 1.4044 |
| Materiál ochranné krytky membrány | POM |
| Rozměry snímače | průměr 22 mm, délka 120 mm |
| Hmotnost | 170 g bez kabelu |
| Krytí | IP68 (snímač s kabelem) |
| Krytí připojovacího konektoru | IP67 |
| Připojení | čtyřžilový PUR kabel s komp. kapilárou |
| Průměr připojovacího kabelu | 8 mm |
