MINILOG - datalogger pro přesné měření teploty

• 6 vstupů pro odporové snímače teploty Pt100-A

• Velmi přesné měření teplot pomocí referenční metody - čtyřvodičové připojení Pt100, rozlišení 0,01 °C, teplotní stabilita 5 ppm (na vyžádání 1 ppm)


• Možnost konfigurovat vybrané vstupy na měření objemové půdní vlhkosti pomocí snímačů VIRRIB


• Speciální záznamové kanály pro sledování napětí napájecí baterie a proudu odebíraného připojenými senzory.

• Malé rozměry s krytím IP67 a robustní provedení uzpůsobené pro trvalý provoz dataloggeru v terénu bez ochranné skříně.

• Až 20 let provozu bez výměny baterie

Základní popis dataloggeru MINILOG

MINILOG je velmi přesný 8-mi kanálový datalogger teploty s velkou paměťovou kapacitou a s dlouhou dobou  provozu bez výměny napájecí baterie. Mechanické provedení dovoluje jeho trvalé umístění ve vlhkém prostředí i bez ochranné skříně.

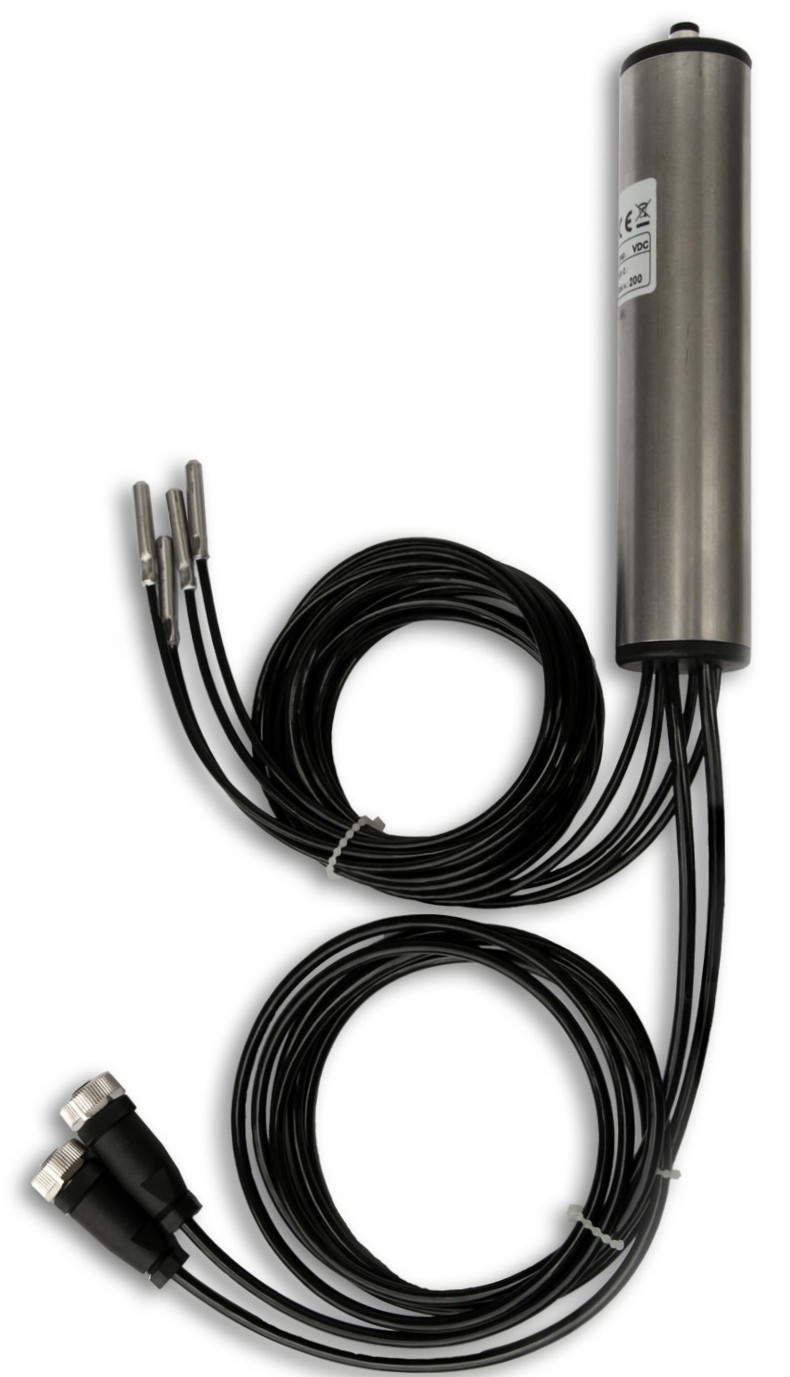

Datalogger MINILOG se dodává v kompaktním provedení s pevně připojenými kabely. Počet a typ připojených teplotních čidel Pt100 či snímačů objemové půdní vlhkosti VIRRIB a požadovaná délka kabelu se zadává při objednávce přístroje.

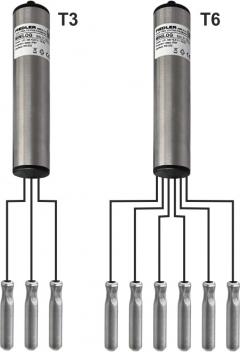

MINILOG s připojenými teplotními senzory Pt100

Minimalizováním kabelových konektorů a svorek je zvýšena spolehlivost měření v náročných pracovních podmínkách.

Velmi nízká proudová spotřeba dataloggeru teploty MINILOG prakticky nevyžaduje výměnu vestavné napájecí lithiové baterie po celou dobu životnosti přístroje. I po 20-ti letech provozu dataloggeru se při normálním režimu měření teploty spotřebuje méně než 50% její kapacity.

Parametrizace dataloggeru MINILOG a načítání zaznamenaných dat se provádí přes rozhranní RS232 pomocí programu MOST, který je společný i pro ostatní přístroje a telemetrické stanice vyráběné společností FIEDLER AMS.

Příklady použití dataloggeru MINILOG

Datalogger MINILOG je určen především pro přesné měření a záznam teplot nebo pro sledování rozložení teplotního pole. Po menších úpravách u výrobce lze přístroj použít i pro měření objemové půdní vlhkosti pomocí snímačů VIRRIB.

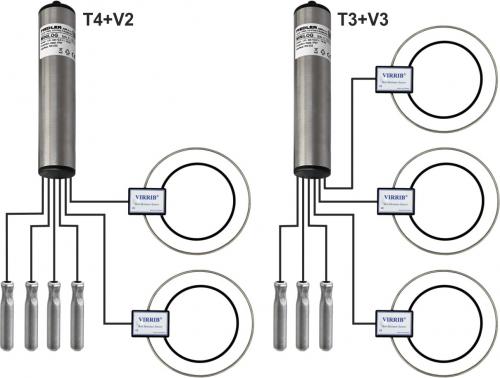

MINILOG s připojenými teplotními senzory Pt100 a snímači objemnové půdní vlhkosti VIRRIB

Programové vybavení dataloggeru MINILOG

Měřící kanály
Ke každému záznamovému kanálu dataloggeru lze přiřadit jeho specifický název, vstup, počet desetinných míst pro archivaci, měrné jednotky, měřící metodu a některé další parametry.
Interval archivace je nastavitelný samostatně pro každý kanál. Datalogger MINILOG podporuje přechod na četnější záznam vybraných veličin po překročení nastavených mezí (limitní alarm) nebo po rychlé změně hodnoty (gradientní alarm).
Pro speciální aplikace lze využít pomocné výpočtové funkce prováděné přímo v dataloggeru MINILOG a výsledek výpočtu ukládat na volný záznamový kanál (součet nebo rozdíl mezi měřenými kanály, klouzavý součet, korekce polynomem 2.řádu a některé další).
Datalogger MINILOG také obsahuje kontrolní C kanály pro záznam napětí baterie a proudu odebíraného připojenými senzory.

Připojení PC (notebooku) pod programem MOST:
konektor M8 - RS232, k přístroji lze objednat komunikační kabel KP232/M8 a převodník USB/RS232

Základní programové funkce programu MOST

• Načtení archivovaných dat z dataloggeru MINILOG, jejich tabulkové a grafické zobrazení a uložení načtených dat do textového souboru.
• Průměrování dat, vyhledávání mezních hodnot.
• Parametrizace data loggeru MINILOG.
• Načítání a zobrazování aktuálních měřených hodnot z připojeného přístroje při instalaci čidel a jejich kontrole.

Dokumentace:

Datasheet

MINILOG

Manuál

MINILOG
